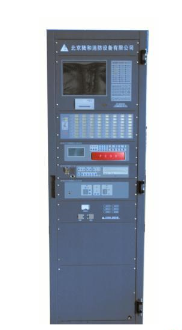

陸和JB-QT/LH190Q火災報警控制器（聯動型）回路故障
文章來自：陸和消防設備 發布時間：2021-11-04 09:31:16
一、JB-QT/LH190Q火災報警控制器（聯動型）概述
JB-QT/LH190Q火災報警控制器（聯動型）集火災監控聯動控制于一體，兼中央控制主機及單機監控功能，可與陸和的其它產品配套使用，組成配置靈活的報警聯動一體化控制系統。除單機強大的使用功能外，還可以實現多機無主從方式組成對等網絡，由于采用先進的網絡技術，可同時對遠程的、本地的分機及設備進行監控管理。
LH190系統由感煙探測器、定溫探測器、手動報警按鈕、輸入模塊、輸入/輸出模塊、火災顯示盤等構成，并可配接CRT顯示系統。在設計上兼顧了各種報警及控制功能，并能與陸和其他類型的控制器進行連接，靈活組合以適應各種消防系統需求。
首先如主機報回路故障或絕緣故障，大多數情況為此回路總線問題，可檢查線路排除故障后主機復位即可。再有就是線路沒問題，回路板沒有輸出電壓，且報故障的情況一般為回路板損壞，如果是老主機插件的可維修，如果是貼片的板子維修的價值不大，一般更換解決。
二、JB-QT/LH190Q火災報警控制器（聯動型）功能特點
采用基于ARM的嵌入式CPU，功耗低，處理速度快，運行穩定；采用CANBus通訊方式，通訊穩定可靠；12.1英寸彩色液晶顯示，界面內容豐富友好，操作簡捷，方便用戶使用。
◎系統安全可靠
整個系統分散布局，集中管理的模式，實行分級密碼控制及操作權限管理方式，確保系統的安全、可靠運行
◎性能卓越
LH190采用基于ARM9平臺的RISC嵌入式CPU,具有功耗低,處理速度快,運行穩定的特點;并且采用了多任務嵌入式Linux操作系統，軟件設計也采用事件觸發機制,保證了事件的實時響應;使整個系統的性能大幅提高。
◎界面直觀，操作簡捷
圖文并茂的友好界面使顯示內容生動形象。圖形化顯示，簡便直觀；觸摸屏操作，快捷方便。詳細的樓層平面圖能在系統報警時準確地顯示出報警位置以及探測器和聯動設備類別、名稱及具體安裝位置，為用戶使用提供了極大的便利。
◎網絡式結構
無主從方式的對等網絡架構設計，每臺控制器都可顯示網絡內所有設備的工作情況,可以實現多機冗余備份，LH190系統提供豐富的通訊口RS232、Canbus和標準的以太網口等接口實現遠程聯網及遠程調試功能，更適用于超大型工程項目。
◎超大容量
單機回路可擴展為64個回路，每回路可混編報警及聯動設備256個編址單元，單機*大容量達到16384點；如容量不夠，可以通過多臺單機組成網絡，*多擴展到16臺控制器。
◎兼容性強
LH190作為主機能與陸和的其它的控制器連接使用，同時可以與西安盛賽爾電子有限公司的所有產品配套，還可與天津費加羅公司的可燃氣體探測器配接。其極強的兼容性使系統具有強大的擴展能力。
三、JB-QT/LH190Q火災報警控制器（聯動型）系統容量說明
驅動卡：其配置為1─16塊驅動卡（卡號00—15），每塊驅動卡可接4回路。每回路*多接256個設備�；芈肪幪枮�00、01、、62、63。00號驅動卡接00—03回路，01號卡接04—07回路，……，15號卡接60—63回路。
回路負載：每回路可接256個編址單元(報警點和聯動點混編),編號為000-255，可接LH196X火災顯示盤。
總線/多線控制盤：可配置31塊總線/多線控制盤（盤號00—30），每塊盤有64個控制點。
四、JB-QT/LH190Q火災報警控制器（聯動型）技術參數
型號 JB-QT/LH190Q
名稱 火災報警控制器
品牌 陸和消防
主電 AC 220V 50Hz±1
備電 DC 24V±3V
直接輸出 8組（含一組聲光報警器專用輸出）
液晶屏規格 12.1英寸
保護功能 回路、電源短路保護
外部帶電端子與機殼間絕緣電阻 ＞20MΩ
電源插頭與機殼間絕緣電阻 ＞50MΩ
環境溫度 0℃～+50℃
貯存溫度 -40℃～+60℃
環境濕度 ≤95%RH（40℃）
安裝方式 立柜
外形尺寸 寬580mm×高1900mm×厚480mm(含門)
